中石油哈爾濱石化公司EPC項目

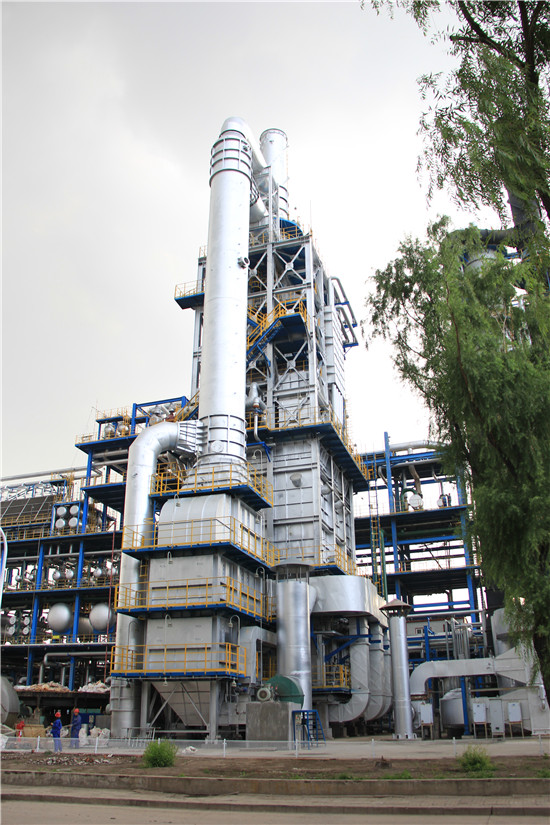

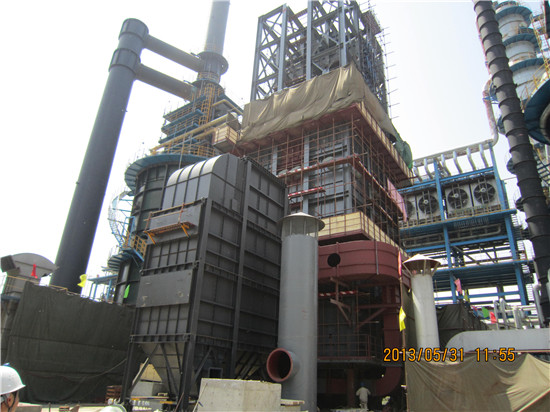

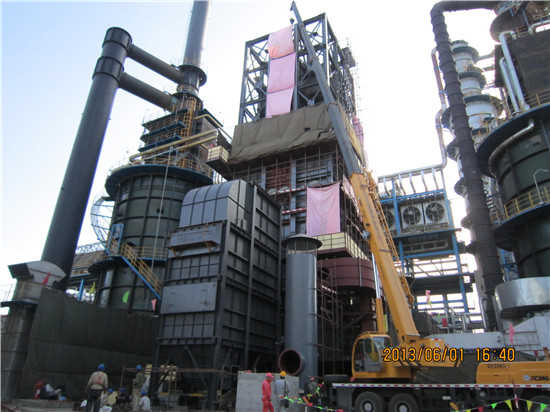

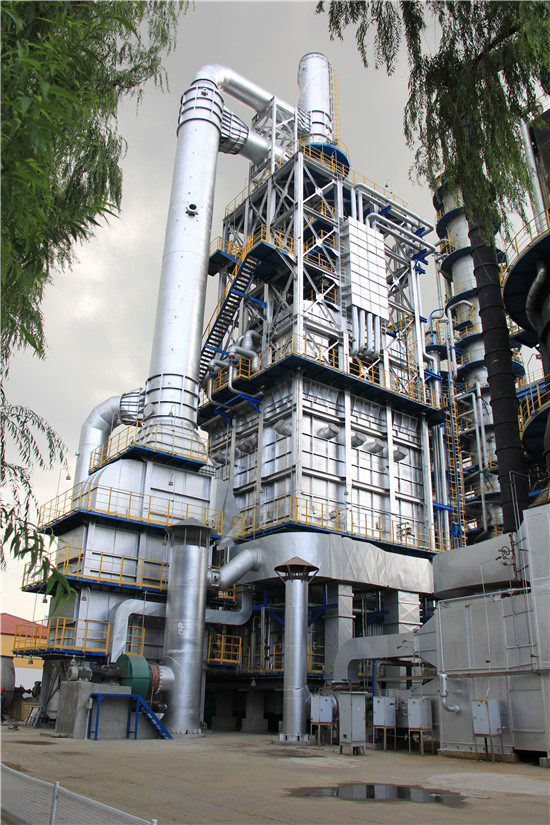

Ⅰ套常減壓裝置隱患治理項目--新建常壓爐(F101)
2013年由大慶華凱EPC總承包的哈石化Ⅰ套常減壓裝置隱患治理項目項目一次開車成功。
本項目是在已報廢的常壓爐(F102)的位置新建一臺常壓爐，新建常壓爐的設計熱負荷為34.5MW，由于現場可利用空間的限制，本爐只能設計為方箱爐。新建常壓爐(F101)建于已報廢的常壓爐(F102)的位置，位于在用的常壓爐(F101)和減壓爐(F701)之間，其允許占地為：南北方向10.5米，東西方向23.3米。若設計為圓筒爐，其基礎直徑勢必會遠遠大于10.5米，將對周?chē)渌O(shè)備的基礎造成影響；若設計為方箱爐，則可以有效的利用現有的平面，即爐體結構南北方向設計控制在10.5米之內，適當向東西方向擴展。所以本設計將該爐設計為輻射-對流型方箱爐，并在現有的平面空間內規范布置。
為了在有限的空間內布置新建常壓爐，該爐設計運用了華凱公司專利：矩形箱體管式加熱爐空間列管輻射室（專利號200920010836.4）、瓦棱爐墻輻射室（專利號200920010833.0）。采用專利技術新建的常壓爐，作彈性可提高到150%，熱效率提高到92.6%。
